驱动开发：内核遍历进程VAD结构体

发表于 2023-05-03 更新于 2023-07-04 分类于《Windows 内核安全编程技术实践》

在上一篇文章`《驱动开发内核中实现Dump进程转储》`中我们实现了ARK工具的转存功能，本篇文章继续以内存为出发点介绍`VAD`结构，该结构的全程是`VirtualAddressDescriptor`即`虚拟地址描述符`，VAD是一个`AVL`自`平衡二叉树`，树的每一个节点代表一段虚拟地址空间。程序中的代码段，数据段，堆段都会各种占用一个或多个`VAD`节点，由一个`MMVAD`结构完整描述。

在上一篇文章《内核中实现Dump进程转储》中我们实现了ARK工具的转存功能，本篇文章继续以内存为出发点介绍VAD结构，该结构的全程是Virtual Address Descriptor即虚拟地址描述符，VAD是一个AVL自平衡二叉树，树的每一个节点代表一段虚拟地址空间。程序中的代码段，数据段，堆段都会各种占用一个或多个VAD节点，由一个MMVAD结构完整描述。

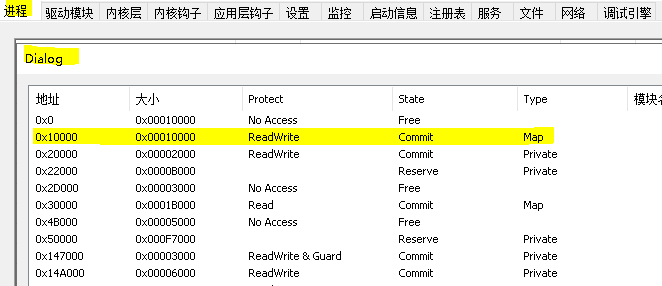

VAD结构的遍历效果如下:

VAD是Windows操作系统中用于管理进程虚拟地址空间的数据结构之一，全称为Virtual Address Descriptor，即虚拟地址描述符。VAD是一个基于AVL自平衡二叉树的数据结构，它用于维护一段连续的虚拟地址空间。每个VAD节点都描述了一段连续的虚拟地址空间，并包含了该空间的属性信息，如该空间是否可读、可写、可执行等等。

在Windows操作系统中，每个进程都有自己的虚拟地址空间，用于存储该进程的代码、数据和堆栈等信息。这个虚拟地址空间被分为许多段，每个段都由一个或多个VAD节点表示。这些VAD节点构成了一个树形结构，树的根节点表示整个虚拟地址空间，而每个节点表示一段连续的虚拟地址空间。

每个VAD节点都是由一个MMVAD结构体来表示，MMVAD结构体中包含了该节点的各种属性信息，如虚拟地址的起始地址、结束地址、访问权限、保护属性等等。此外，MMVAD结构体还包含了指向下一个和上一个VAD节点的指针，以及指向该节点子节点的指针。这些指针使得VAD节点可以组成一个树形结构，并且可以方便地进行遍历和访问。

总之，VAD结构是Windows操作系统中管理进程虚拟地址空间的重要数据结构之一，它通过构建一个树形结构来管理进程的虚拟地址空间，并提供了丰富的属性信息，使得操作系统可以对虚拟地址空间进行有效的管理和保护。

那么这个VAD结构体在哪里呢？

每一个进程都有自己单独的VAD结构树，这个结构通常在EPROCESS结构里面里面，在内核调试模式下使用dt _EPROCESS可得到如下信息。

EPROCESS 结构体是用于表示操作系统中的一个进程的数据结构，其中包含了许多与该进程相关的信息，包括了该进程的虚拟地址空间描述符树（VAD 结构树）。

在内核调试模式下，使用 dt _EPROCESS 命令可以显示出该结构体的定义和各个字段的信息。其中与 VAD 结构树相关的字段为 VadRoot 和 VadHint。

VadRoot 字段：表示该进程的虚拟地址空间描述符树的根节点，类型为 PMMVAD_SHORT。
VadHint 字段：表示该进程上一次访问的虚拟地址空间描述符节点，类型为 PMMVAD.

VadRoot 字段指向一个 MM_AVL_TABLE 结构体，该结构体包含了一个平衡二叉树，用于存储该进程的虚拟地址空间描述符节点。每个节点都包含了一个虚拟地址空间的起始地址、结束地址，以及一些其他描述符信息，如该区域是否是可读、可写、可执行等。

VadHint 字段则指向该进程最近访问的虚拟地址空间描述符节点，这个字段可以被用来优化访问虚拟地址空间描述符树的性能。

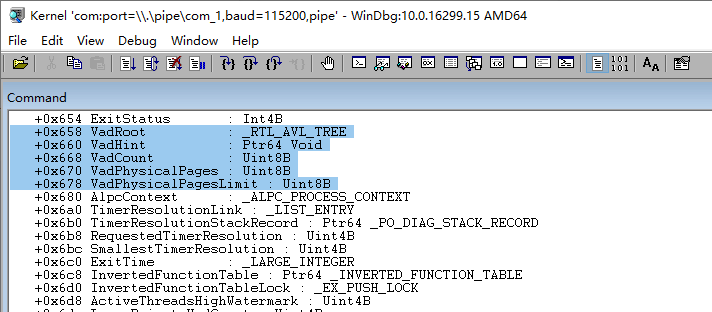

lyshark.com 1: kd> dt _EPROCESS
ntdll!_EPROCESS
   +0x500 Vm               : _MMSUPPORT_FULL
   +0x640 MmProcessLinks   : _LIST_ENTRY
   +0x650 ModifiedPageCount : Uint4B
   +0x654 ExitStatus       : Int4B
   +0x658 VadRoot          : _RTL_AVL_TREE
   +0x660 VadHint          : Ptr64 Void
   +0x668 VadCount         : Uint8B
   +0x670 VadPhysicalPages : Uint8B
   +0x678 VadPhysicalPagesLimit : Uint8B

可以看到在本系统中VAD的偏移是+0x658紧跟其后的还有vadCount的计数等。

VAD结构是如何被添加的？

通常情况下系统调用VirtualAllocate等申请一段堆内存时，则会在VAD树上增加一个结点_MMVAD结构体，需要说明的是栈并不受VAD的管理。由系统直接分配空间，并把地址记录在了TEB中。

在 Windows 操作系统中，申请堆内存时，系统调用 VirtualAlloc 或 HeapAlloc 等函数会向操作系统请求一段连续的虚拟地址空间，然后内核会分配一些物理内存页并映射到该虚拟地址空间上，从而完成了内存的分配和管理。

在这个过程中，内核会在当前进程的 VAD 树中创建一个新的 MMVAD 结构体，用于描述这个新分配的虚拟地址空间的起始地址、大小、保护属性等信息。同时，内核会将这个 MMVAD 结构体插入到当前进程的 VAD 树中，并通过平衡二叉树的方式来维护这个树的结构，使得树的查询和插入操作都能够以 O(log n) 的时间复杂度完成。

但需要注意的是，栈并不受 VAD 树的管理，因为栈空间的分配和管理是由系统直接实现的。每个线程都拥有自己的 TEB（Thread Environment Block）结构体，其中包含了该线程的栈空间的起始地址、大小等信息。系统在创建线程时，会为该线程分配一段物理内存页，并映射到该线程的栈空间中，然后将栈空间的起始地址记录在该线程的 TEB 中。因此，栈空间的分配和管理是由系统直接实现的，不需要通过 VAD 树来管理。

lyshark.com 0: kd> dt _MMVAD
nt!_MMVAD
   +0x000 Core             : _MMVAD_SHORT
   +0x040 u2               : <anonymous-tag>
   +0x048 Subsection       : Ptr64 _SUBSECTION
   +0x050 FirstPrototypePte : Ptr64 _MMPTE
   +0x058 LastContiguousPte : Ptr64 _MMPTE
   +0x060 ViewLinks        : _LIST_ENTRY
   +0x070 VadsProcess      : Ptr64 _EPROCESS
   +0x078 u4               : <anonymous-tag>
   +0x080 FileObject       : Ptr64 _FILE_OBJECT

结构体MMVAD则是每一个VAD内存块的属性，这个内存结构定义在WinDBG中可看到。

如上在EPROCESS结构中可以找到VAD结构的相对偏移+0x658以及进程VAD计数偏移+0x668，我们首先通过!process 0 0指令得到当前所有进程的EPROCESS结构，并选中进程。

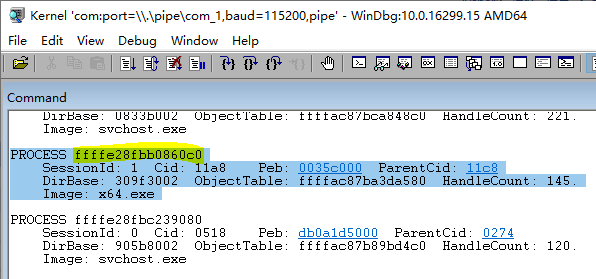

lyshark.com 0: kd> !process 0 0
PROCESS ffffe28fbb0860c0
    SessionId: 1  Cid: 11a8    Peb: 0035c000  ParentCid: 11c8
    DirBase: 309f3002  ObjectTable: ffffac87ba3da580  HandleCount: 145.
    Image: x64.exe

此处的ffffe28fbb0860c0正是我们所需要的EPROCESS结构。

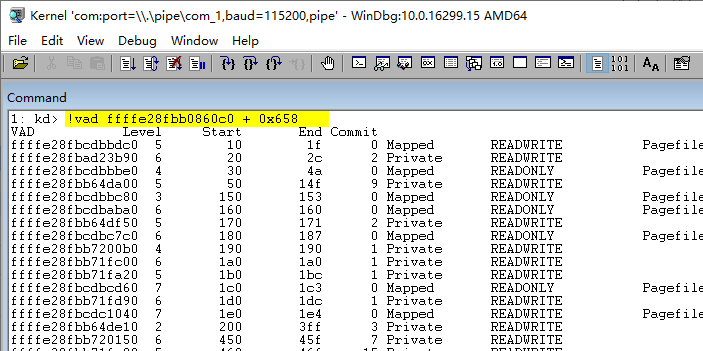

当需要得到该进程的VAD结构时，只需要使用!vad ffffe28fbb0860c0 + 0x658来显示该进程的VAD树。

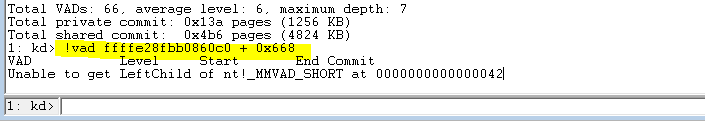

至于获取VAD有多少条，则可以直接使用!vad ffffe28fbb0860c0 + 0x668来获取到。

既然手动可以遍历出来，那么自动化也并不难，首先定义头文件vad.h同样这是微软定义，如果想要的到最新的，自己下载WinDBG调试内核输入命令。

#pragma once
#include <ntifs.h>

typedef struct _MM_GRAPHICS_VAD_FLAGS        // 15 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     ULONG32      Lock : 1;                   // 0 BitPosition
	/*0x000*/     ULONG32      LockContended : 1;          // 1 BitPosition
	/*0x000*/     ULONG32      DeleteInProgress : 1;       // 2 BitPosition
	/*0x000*/     ULONG32      NoChange : 1;               // 3 BitPosition
	/*0x000*/     ULONG32      VadType : 3;                // 4 BitPosition
	/*0x000*/     ULONG32      Protection : 5;             // 7 BitPosition
	/*0x000*/     ULONG32      PreferredNode : 6;          // 12 BitPosition
	/*0x000*/     ULONG32      PageSize : 2;               // 18 BitPosition
	/*0x000*/     ULONG32      PrivateMemoryAlwaysSet : 1; // 20 BitPosition
	/*0x000*/     ULONG32      WriteWatch : 1;             // 21 BitPosition
	/*0x000*/     ULONG32      FixedLargePageSize : 1;     // 22 BitPosition
	/*0x000*/     ULONG32      ZeroFillPagesOptional : 1;  // 23 BitPosition
	/*0x000*/     ULONG32      GraphicsAlwaysSet : 1;      // 24 BitPosition
	/*0x000*/     ULONG32      GraphicsUseCoherentBus : 1; // 25 BitPosition
	/*0x000*/     ULONG32      GraphicsPageProtection : 3; // 26 BitPosition
}MM_GRAPHICS_VAD_FLAGS, *PMM_GRAPHICS_VAD_FLAGS;
typedef struct _MM_PRIVATE_VAD_FLAGS         // 15 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     ULONG32      Lock : 1;                   // 0 BitPosition
	/*0x000*/     ULONG32      LockContended : 1;          // 1 BitPosition
	/*0x000*/     ULONG32      DeleteInProgress : 1;       // 2 BitPosition
	/*0x000*/     ULONG32      NoChange : 1;               // 3 BitPosition
	/*0x000*/     ULONG32      VadType : 3;                // 4 BitPosition
	/*0x000*/     ULONG32      Protection : 5;             // 7 BitPosition
	/*0x000*/     ULONG32      PreferredNode : 6;          // 12 BitPosition
	/*0x000*/     ULONG32      PageSize : 2;               // 18 BitPosition
	/*0x000*/     ULONG32      PrivateMemoryAlwaysSet : 1; // 20 BitPosition
	/*0x000*/     ULONG32      WriteWatch : 1;             // 21 BitPosition
	/*0x000*/     ULONG32      FixedLargePageSize : 1;     // 22 BitPosition
	/*0x000*/     ULONG32      ZeroFillPagesOptional : 1;  // 23 BitPosition
	/*0x000*/     ULONG32      Graphics : 1;               // 24 BitPosition
	/*0x000*/     ULONG32      Enclave : 1;                // 25 BitPosition
	/*0x000*/     ULONG32      ShadowStack : 1;            // 26 BitPosition
}MM_PRIVATE_VAD_FLAGS, *PMM_PRIVATE_VAD_FLAGS;


typedef struct _MMVAD_FLAGS            // 9 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     ULONG32      Lock : 1;             // 0 BitPosition
	/*0x000*/     ULONG32      LockContended : 1;    // 1 BitPosition
	/*0x000*/     ULONG32      DeleteInProgress : 1; // 2 BitPosition
	/*0x000*/     ULONG32      NoChange : 1;         // 3 BitPosition
	/*0x000*/     ULONG32      VadType : 3;          // 4 BitPosition
	/*0x000*/     ULONG32      Protection : 5;       // 7 BitPosition
	/*0x000*/     ULONG32      PreferredNode : 6;    // 12 BitPosition
	/*0x000*/     ULONG32      PageSize : 2;         // 18 BitPosition
	/*0x000*/     ULONG32      PrivateMemory : 1;    // 20 BitPosition
}MMVAD_FLAGS, *PMMVAD_FLAGS;

typedef struct _MM_SHARED_VAD_FLAGS            // 11 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     ULONG32      Lock : 1;                     // 0 BitPosition
	/*0x000*/     ULONG32      LockContended : 1;            // 1 BitPosition
	/*0x000*/     ULONG32      DeleteInProgress : 1;         // 2 BitPosition
	/*0x000*/     ULONG32      NoChange : 1;                 // 3 BitPosition
	/*0x000*/     ULONG32      VadType : 3;                  // 4 BitPosition
	/*0x000*/     ULONG32      Protection : 5;               // 7 BitPosition
	/*0x000*/     ULONG32      PreferredNode : 6;            // 12 BitPosition
	/*0x000*/     ULONG32      PageSize : 2;                 // 18 BitPosition
	/*0x000*/     ULONG32      PrivateMemoryAlwaysClear : 1; // 20 BitPosition
	/*0x000*/     ULONG32      PrivateFixup : 1;             // 21 BitPosition
	/*0x000*/     ULONG32      HotPatchAllowed : 1;          // 22 BitPosition
}MM_SHARED_VAD_FLAGS, *PMM_SHARED_VAD_FLAGS;

typedef struct _MMVAD_FLAGS2             // 7 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     ULONG32      FileOffset : 24;        // 0 BitPosition
	/*0x000*/     ULONG32      Large : 1;              // 24 BitPosition
	/*0x000*/     ULONG32      TrimBehind : 1;         // 25 BitPosition
	/*0x000*/     ULONG32      Inherit : 1;            // 26 BitPosition
	/*0x000*/     ULONG32      NoValidationNeeded : 1; // 27 BitPosition
	/*0x000*/     ULONG32      PrivateDemandZero : 1;  // 28 BitPosition
	/*0x000*/     ULONG32      Spare : 3;              // 29 BitPosition
}MMVAD_FLAGS2, *PMMVAD_FLAGS2;

typedef struct _MMVAD_SHORT
{
	RTL_BALANCED_NODE VadNode;
	UINT32 StartingVpn;               /*0x18*/
	UINT32 EndingVpn;                 /*0x01C*/
	UCHAR StartingVpnHigh;
	UCHAR EndingVpnHigh;
	UCHAR CommitChargeHigh;
	UCHAR SpareNT64VadUChar;
	INT32 ReferenceCount;
	EX_PUSH_LOCK PushLock;            /*0x028*/
	struct
	{
		union
		{
			ULONG_PTR flag;
			MM_PRIVATE_VAD_FLAGS PrivateVadFlags;                        /*0x030*/
			MMVAD_FLAGS  VadFlags;
			MM_GRAPHICS_VAD_FLAGS GraphicsVadFlags;
			MM_SHARED_VAD_FLAGS   SharedVadFlags;
		}Flags;

	}u1;

	PVOID EventList;                        /*0x038*/

}MMVAD_SHORT, *PMMVAD_SHORT;

typedef struct _MMADDRESS_NODE
{
	ULONG64 u1;
	struct _MMADDRESS_NODE* LeftChild;
	struct _MMADDRESS_NODE* RightChild;
	ULONG64 StartingVpn;
	ULONG64 EndingVpn;
}MMADDRESS_NODE, *PMMADDRESS_NODE;

typedef struct _MMEXTEND_INFO     // 2 elements, 0x10 bytes (sizeof)
{
	/*0x000*/     UINT64       CommittedSize;
	/*0x008*/     ULONG32      ReferenceCount;
	/*0x00C*/     UINT8        _PADDING0_[0x4];
}MMEXTEND_INFO, *PMMEXTEND_INFO;
struct _SEGMENT
{
	struct _CONTROL_AREA* ControlArea;
	ULONG TotalNumberOfPtes;
	ULONG SegmentFlags;
	ULONG64 NumberOfCommittedPages;
	ULONG64 SizeOfSegment;
	union
	{
		struct _MMEXTEND_INFO* ExtendInfo;
		void* BasedAddress;
	}u;
	ULONG64 SegmentLock;
	ULONG64 u1;
	ULONG64 u2;
	PVOID* PrototypePte;
	ULONGLONG ThePtes[0x1];
};

typedef struct _EX_FAST_REF
{
	union
	{
		PVOID Object;
		ULONG_PTR RefCnt : 3;
		ULONG_PTR Value;
	};
} EX_FAST_REF, *PEX_FAST_REF;

typedef struct _CONTROL_AREA                      // 17 elements, 0x80 bytes (sizeof)
{
	/*0x000*/     struct _SEGMENT* Segment;
	union                                         // 2 elements, 0x10 bytes (sizeof)
	{
		/*0x008*/         struct _LIST_ENTRY ListHead;              // 2 elements, 0x10 bytes (sizeof)
		/*0x008*/         VOID*        AweContext;
	};
	/*0x018*/     UINT64       NumberOfSectionReferences;
	/*0x020*/     UINT64       NumberOfPfnReferences;
	/*0x028*/     UINT64       NumberOfMappedViews;
	/*0x030*/     UINT64       NumberOfUserReferences;
	/*0x038*/     ULONG32 u;                     // 2 elements, 0x4 bytes (sizeof)
	/*0x03C*/     ULONG32 u1;                    // 2 elements, 0x4 bytes (sizeof)
	/*0x040*/     struct _EX_FAST_REF FilePointer;              // 3 elements, 0x8 bytes (sizeof)
	// 4 elements, 0x8 bytes (sizeof)
}CONTROL_AREA, *PCONTROL_AREA;

typedef struct _SUBSECTION_
{
	struct _CONTROL_AREA* ControlArea;

}SUBSECTION, *PSUBSECTION;

typedef struct _MMVAD
{
	MMVAD_SHORT Core;
	union                 /*0x040*/
	{
		UINT32 LongFlags2;
		//现在用不到省略
		MMVAD_FLAGS2 VadFlags2;

	}u2;
	PSUBSECTION Subsection;               /*0x048*/
	PVOID FirstPrototypePte;        /*0x050*/
	PVOID LastContiguousPte;        /*0x058*/
	LIST_ENTRY ViewLinks;           /*0x060*/
	PEPROCESS VadsProcess;          /*0x070*/
	PVOID u4;                       /*0x078*/
	PVOID FileObject;               /*0x080*/
}MMVAD, *PMMVAD;

typedef struct _RTL_AVL_TREE         // 1 elements, 0x8 bytes (sizeof)
{
	/*0x000*/     struct _RTL_BALANCED_NODE* Root;
}RTL_AVL_TREE, *PRTL_AVL_TREE;

typedef struct _VAD_INFO_
{
	ULONG_PTR pVad;
	ULONG_PTR startVpn;
	ULONG_PTR endVpn;
	ULONG_PTR pFileObject;
	ULONG_PTR flags;
}VAD_INFO, *PVAD_INFO;

typedef struct _ALL_VADS_
{
	ULONG nCnt;
	VAD_INFO VadInfos[1];
}ALL_VADS, *PALL_VADS;

typedef struct _MMSECTION_FLAGS                        // 27 elements, 0x4 bytes (sizeof)
{
	/*0x000*/     UINT32       BeingDeleted : 1;                     // 0 BitPosition
	/*0x000*/     UINT32       BeingCreated : 1;                     // 1 BitPosition
	/*0x000*/     UINT32       BeingPurged : 1;                      // 2 BitPosition
	/*0x000*/     UINT32       NoModifiedWriting : 1;                // 3 BitPosition
	/*0x000*/     UINT32       FailAllIo : 1;                        // 4 BitPosition
	/*0x000*/     UINT32       Image : 1;                            // 5 BitPosition
	/*0x000*/     UINT32       Based : 1;                            // 6 BitPosition
	/*0x000*/     UINT32       File : 1;                             // 7 BitPosition
	/*0x000*/     UINT32       AttemptingDelete : 1;                 // 8 BitPosition
	/*0x000*/     UINT32       PrefetchCreated : 1;                  // 9 BitPosition
	/*0x000*/     UINT32       PhysicalMemory : 1;                   // 10 BitPosition
	/*0x000*/     UINT32       ImageControlAreaOnRemovableMedia : 1; // 11 BitPosition
	/*0x000*/     UINT32       Reserve : 1;                          // 12 BitPosition
	/*0x000*/     UINT32       Commit : 1;                           // 13 BitPosition
	/*0x000*/     UINT32       NoChange : 1;                         // 14 BitPosition
	/*0x000*/     UINT32       WasPurged : 1;                        // 15 BitPosition
	/*0x000*/     UINT32       UserReference : 1;                    // 16 BitPosition
	/*0x000*/     UINT32       GlobalMemory : 1;                     // 17 BitPosition
	/*0x000*/     UINT32       DeleteOnClose : 1;                    // 18 BitPosition
	/*0x000*/     UINT32       FilePointerNull : 1;                  // 19 BitPosition
	/*0x000*/     ULONG32      PreferredNode : 6;                    // 20 BitPosition
	/*0x000*/     UINT32       GlobalOnlyPerSession : 1;             // 26 BitPosition
	/*0x000*/     UINT32       UserWritable : 1;                     // 27 BitPosition
	/*0x000*/     UINT32       SystemVaAllocated : 1;                // 28 BitPosition
	/*0x000*/     UINT32       PreferredFsCompressionBoundary : 1;   // 29 BitPosition
	/*0x000*/     UINT32       UsingFileExtents : 1;                 // 30 BitPosition
	/*0x000*/     UINT32       PageSize64K : 1;                      // 31 BitPosition
}MMSECTION_FLAGS, *PMMSECTION_FLAGS;

typedef struct _SECTION                          // 9 elements, 0x40 bytes (sizeof)
{
	/*0x000*/     struct _RTL_BALANCED_NODE SectionNode;       // 6 elements, 0x18 bytes (sizeof)
	/*0x018*/     UINT64       StartingVpn;
	/*0x020*/     UINT64       EndingVpn;
	/*0x028*/     union {
		PCONTROL_AREA   ControlArea;
		PVOID   FileObject;

	}u1;                   // 4 elements, 0x8 bytes (sizeof)
	/*0x030*/     UINT64       SizeOfSection;
	/*0x038*/     union {
		ULONG32 LongFlags;
		MMSECTION_FLAGS Flags;
	}u;                    // 2 elements, 0x4 bytes (sizeof)
	struct                                       // 3 elements, 0x4 bytes (sizeof)
	{
		/*0x03C*/         ULONG32      InitialPageProtection : 12; // 0 BitPosition
		/*0x03C*/         ULONG32      SessionId : 19;             // 12 BitPosition
		/*0x03C*/         ULONG32      NoValidationNeeded : 1;     // 31 BitPosition
	};
}SECTION, *PSECTION;

引入vad.h头文件，并写入如下代码，此处的eprocess_offset_VadRoot以及eprocess_offset_VadCount 则是上方得出的相对于EPROCESS结构的偏移值，每个系统都不一样，版本不同偏移值会不同。

#include "vad.h"
#include <ntifs.h>

// 定义VAD相对于EProcess头部偏移值
#define eprocess_offset_VadRoot 0x658
#define eprocess_offset_VadCount 0x668

VOID EnumVad(PMMVAD Root, PALL_VADS pBuffer, ULONG nCnt)
{
	if (!Root || !pBuffer || !nCnt)
	{
		return;
	}

	__try
	{
		if (nCnt > pBuffer->nCnt)
		{
			// 得到起始页与结束页
			ULONG64 endptr = (ULONG64)Root->Core.EndingVpnHigh;
			endptr = endptr << 32;

			ULONG64 startptr = (ULONG64)Root->Core.StartingVpnHigh;
			startptr = startptr << 32;

			// 得到根节点
			pBuffer->VadInfos[pBuffer->nCnt].pVad = (ULONG_PTR)Root;

			// 起始页: startingVpn * 0x1000
			pBuffer->VadInfos[pBuffer->nCnt].startVpn = (startptr | Root->Core.StartingVpn) << PAGE_SHIFT;

			// 结束页: EndVpn * 0x1000 + 0xfff
			pBuffer->VadInfos[pBuffer->nCnt].endVpn = ((endptr | Root->Core.EndingVpn) << PAGE_SHIFT) + 0xfff;

			// VAD标志 928 = Mapped    1049088 = Private   ....
			pBuffer->VadInfos[pBuffer->nCnt].flags = Root->Core.u1.Flags.flag;

			// 验证节点可读性
			if (MmIsAddressValid(Root->Subsection) && MmIsAddressValid(Root->Subsection->ControlArea))
			{
				if (MmIsAddressValid((PVOID)((Root->Subsection->ControlArea->FilePointer.Value >> 4) << 4)))
				{
					pBuffer->VadInfos[pBuffer->nCnt].pFileObject = ((Root->Subsection->ControlArea->FilePointer.Value >> 4) << 4);
				}
			}
			pBuffer->nCnt++;
		}

		if (MmIsAddressValid(Root->Core.VadNode.Left))
		{
			// 递归枚举左子树
			EnumVad((PMMVAD)Root->Core.VadNode.Left, pBuffer, nCnt);
		}

		if (MmIsAddressValid(Root->Core.VadNode.Right))
		{
			// 递归枚举右子树
			EnumVad((PMMVAD)Root->Core.VadNode.Right, pBuffer, nCnt);
		}
	}
	__except (1)
	{
	}
}

BOOLEAN EnumProcessVad(ULONG Pid, PALL_VADS pBuffer, ULONG nCnt)
{
	PEPROCESS Peprocess = 0;
	PRTL_AVL_TREE Table = NULL;
	PMMVAD Root = NULL;

	// 通过进程PID得到进程EProcess
	if (NT_SUCCESS(PsLookupProcessByProcessId((HANDLE)Pid, &Peprocess)))
	{
		// 与偏移相加得到VAD头节点
		Table = (PRTL_AVL_TREE)((UCHAR*)Peprocess + eprocess_offset_VadRoot);
		if (!MmIsAddressValid(Table) || !eprocess_offset_VadRoot)
		{
			return FALSE;
		}

		__try
		{
			// 取出头节点
			Root = (PMMVAD)Table->Root;

			if (nCnt > pBuffer->nCnt)
			{
				// 得到起始页与结束页
				ULONG64 endptr = (ULONG64)Root->Core.EndingVpnHigh;
				endptr = endptr << 32;

				ULONG64 startptr = (ULONG64)Root->Core.StartingVpnHigh;
				startptr = startptr << 32;

				pBuffer->VadInfos[pBuffer->nCnt].pVad = (ULONG_PTR)Root;

				// 起始页: startingVpn * 0x1000
				pBuffer->VadInfos[pBuffer->nCnt].startVpn = (startptr | Root->Core.StartingVpn) << PAGE_SHIFT;

				// 结束页: EndVpn * 0x1000 + 0xfff
				pBuffer->VadInfos[pBuffer->nCnt].endVpn = (endptr | Root->Core.EndingVpn) << PAGE_SHIFT;
				pBuffer->VadInfos[pBuffer->nCnt].flags = Root->Core.u1.Flags.flag;

				if (MmIsAddressValid(Root->Subsection) && MmIsAddressValid(Root->Subsection->ControlArea))
				{
					if (MmIsAddressValid((PVOID)((Root->Subsection->ControlArea->FilePointer.Value >> 4) << 4)))
					{
						pBuffer->VadInfos[pBuffer->nCnt].pFileObject = ((Root->Subsection->ControlArea->FilePointer.Value >> 4) << 4);
					}
				}
				pBuffer->nCnt++;
			}

			// 枚举左子树
			if (Table->Root->Left)
			{
				EnumVad((MMVAD*)Table->Root->Left, pBuffer, nCnt);
			}

			// 枚举右子树
			if (Table->Root->Right)
			{
				EnumVad((MMVAD*)Table->Root->Right, pBuffer, nCnt);
			}
		}
		__finally
		{
			ObDereferenceObject(Peprocess);
		}
	}
	else
	{
		return FALSE;
	}

	return TRUE;
}

VOID UnDriver(PDRIVER_OBJECT driver)
{
	DbgPrint(("Uninstall Driver Is OK \n"));
}

NTSTATUS DriverEntry(IN PDRIVER_OBJECT Driver, PUNICODE_STRING RegistryPath)
{
	DbgPrint(("hello lyshark \n"));

	typedef struct
	{
		ULONG nPid;
		ULONG nSize;
		PALL_VADS pBuffer;
	}VADProcess;

	__try
	{
		VADProcess vad = { 0 };

		vad.nPid = 4520;

		// 默认有1000个线程
		vad.nSize = sizeof(VAD_INFO) * 0x5000 + sizeof(ULONG);

		// 分配临时空间
		vad.pBuffer = (PALL_VADS)ExAllocatePool(PagedPool, vad.nSize);

		// 根据传入长度得到枚举数量
		ULONG nCount = (vad.nSize - sizeof(ULONG)) / sizeof(VAD_INFO);

		// 枚举VAD
		EnumProcessVad(vad.nPid, vad.pBuffer, nCount);


		// 输出VAD
		for (size_t i = 0; i < vad.pBuffer->nCnt; i++)
		{
			DbgPrint("StartVPN = %p | ", vad.pBuffer->VadInfos[i].startVpn);
			DbgPrint("EndVPN = %p | ", vad.pBuffer->VadInfos[i].endVpn);
			DbgPrint("PVAD = %p | ", vad.pBuffer->VadInfos[i].pVad);
			DbgPrint("Flags = %d | ", vad.pBuffer->VadInfos[i].flags);
			DbgPrint("pFileObject = %p \n", vad.pBuffer->VadInfos[i].pFileObject);
		}
	}
	__except (1)
	{
	}

	Driver->DriverUnload = UnDriver;
	return STATUS_SUCCESS;
}

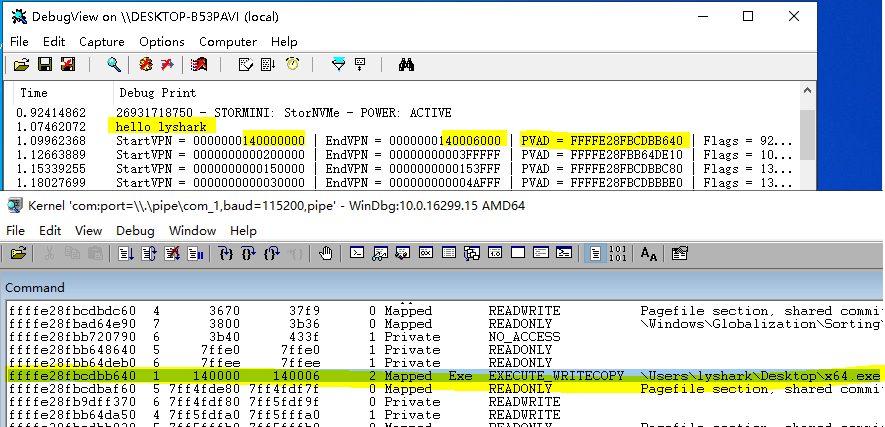

程序运行后输出效果如下图所示；
