C++ Qt开发:QItemDelegate自定义代理组件

Qt 是一个跨平台C++图形界面开发库,利用Qt可以快速开发跨平台窗体应用程序,在Qt中我们可以通过拖拽的方式将不同组件放到指定的位置,实现图形化开发极大的方便了开发效率,本章将重点介绍QStyledItemDelegate自定义代理组件的常用方法及灵活运用。

在Qt中,QStyledItemDelegate 类是用于创建自定义表格视图(如QTableViewQTableWidget)的委托类,允许你自定义表格中每个单元格的外观和交互。QStyledItemDelegateQItemDelegate 的子类,提供了更现代、更易用的接口。此处我们将实现对QTableView表格组件的自定义代理功能,例如默认情况下表格中的缺省代理就是一个编辑框,我们只能够在编辑框内输入数据,而有时我们想选择数据而不是输入,此时就需要重写编辑框实现选择的效果,代理组件常用于个性化定制表格中的字段类型。

1.1 概述代理类

代理类的作用是用来实现组件重写的,例如TableView中默认是可编辑的,之所以可编辑是因为Qt默认为我们重写了QLineEdit编辑框实现的,也可理解为将组件嵌入到了表格中,实现了对表格的编辑功能。

在自定义代理中QAbstractItemDelegate是所有代理类的抽象基类,它用于创建自定义的项委托。提供了一个基本的框架,使得可以定制如何在视图中绘制和编辑数据项。

QAbstractItemDelegateQItemDelegate 的基类,而 QItemDelegate 则是 QStyledItemDelegate 的基类。这个继承体系提供了不同层次的定制能力。我们继承任何组件时都必须要包括如下4个函数:

  • CreateEditor() 用于创建编辑模型数据的组件,例如(QSpinBox组件)
  • SetEditorData() 从数据模型获取数据,以供Widget组件进行编辑
  • SetModelData() 将Widget组件上的数据更新到数据模型
  • UpdateEditorGeometry() 给Widget组件设置一个合适的大小

通过继承 QAbstractItemDelegate 并实现这些函数,读者可创建一个定制的项委托,用于控制数据项在视图中的外观和交互行为。此处我们分别重写三个代理接口,其中两个ComBox组件用于选择婚否,而第三个SpinBox组件则用于调节数值范围,先来定义三个重写部件。

1.2 自定义代理组件

这里我们以第一个SpinBox组件为例,要实现代理该组件,首先需要在项目上新建一个SpinDelegate类,并依次实现上述的四个方法,先来开创建流程;

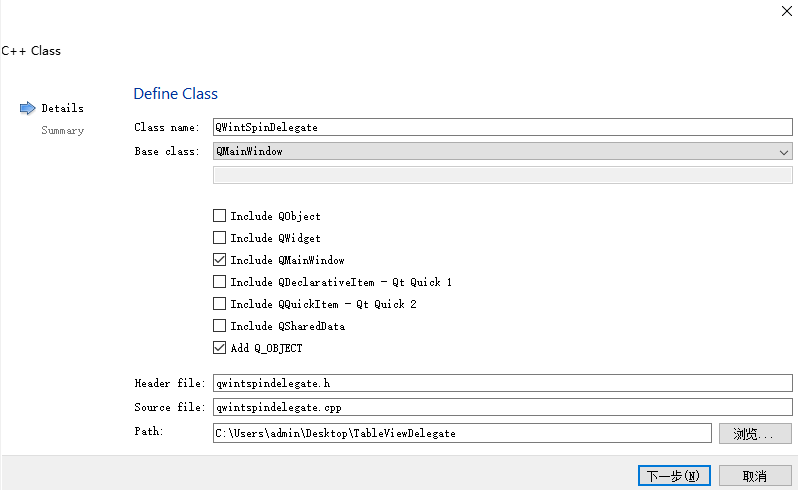

  • 选择addnew选中 C++ Class 输入自定义类名称QWintSpinDelegate,然后基类继承QStyledItemDelegate/QMainWindow,然后下一步结束向导,同理其他功能的创建也如此。

接着就是对该接口的重写了,此处重写代码spindelegate.cpp如下所示,其关键位置的解释可参考注释部分。

#include "spindelegate.h"
#include <QSpinBox>

QWIntSpinDelegate::QWIntSpinDelegate(QObject *parent):QStyledItemDelegate(parent)
{
}

// 创建代理编辑组件
QWidget *QWIntSpinDelegate::createEditor(QWidget *parent,const QStyleOptionViewItem &option, const QModelIndex &index) const
{
Q_UNUSED(option);
Q_UNUSED(index);

QSpinBox *editor = new QSpinBox(parent); // 创建一个QSpinBox
editor->setFrame(false); // 设置为无边框
editor->setMinimum(0);
editor->setMaximum(10000);
return editor; // 返回此编辑器
}

// 从数据模型获取数据,显示到代理组件中
void QWIntSpinDelegate::setEditorData(QWidget *editor,const QModelIndex &index) const
{
// 获取数据模型的模型索引指向的单元的数据
int value = index.model()->data(index, Qt::EditRole).toInt();

QSpinBox *spinBox = static_cast<QSpinBox*>(editor); // 强制类型转换
spinBox->setValue(value); // 设置编辑器的数值
}

// 将代理组件的数据,保存到数据模型中
void QWIntSpinDelegate::setModelData(QWidget *editor, QAbstractItemModel *model, const QModelIndex &index) const
{
QSpinBox *spinBox = static_cast<QSpinBox*>(editor); // 强制类型转换
spinBox->interpretText(); // 解释数据,如果数据被修改后,就触发信号
int value = spinBox->value(); // 获取spinBox的值
model->setData(index, value, Qt::EditRole); // 更新到数据模型
}

// 设置组件大小
void QWIntSpinDelegate::updateEditorGeometry(QWidget *editor, const QStyleOptionViewItem &option, const QModelIndex &index) const
{
Q_UNUSED(index);
editor->setGeometry(option.rect);
}

接着重写接口floatspindelegate.cpp实现代码如上述部分一致,唯一的变化是组件变了,代码如下;

#include "floatspindelegate.h"
#include <QDoubleSpinBox>

QWFloatSpinDelegate::QWFloatSpinDelegate(QObject *parent):QStyledItemDelegate(parent)
{
}

QWidget *QWFloatSpinDelegate::createEditor(QWidget *parent,
const QStyleOptionViewItem &option, const QModelIndex &index) const
{
Q_UNUSED(option);
Q_UNUSED(index);

QDoubleSpinBox *editor = new QDoubleSpinBox(parent);
editor->setFrame(false);
editor->setMinimum(0);
editor->setDecimals(2);
editor->setMaximum(10000);

return editor;
}

void QWFloatSpinDelegate::setEditorData(QWidget *editor,
const QModelIndex &index) const
{
float value = index.model()->data(index, Qt::EditRole).toFloat();
QDoubleSpinBox *spinBox = static_cast<QDoubleSpinBox*>(editor);
spinBox->setValue(value);
}

void QWFloatSpinDelegate::setModelData(QWidget *editor, QAbstractItemModel *model, const QModelIndex &index) const
{
QDoubleSpinBox *spinBox = static_cast<QDoubleSpinBox*>(editor);
spinBox->interpretText();
float value = spinBox->value();
QString str=QString::asprintf("%.2f",value);

model->setData(index, str, Qt::EditRole);
}

void QWFloatSpinDelegate::updateEditorGeometry(QWidget *editor, const QStyleOptionViewItem &option, const QModelIndex &index) const
{
editor->setGeometry(option.rect);
}

最后重写接口comboxdelegate.cpp其代码如下所示;

#include "comboxdelegate.h"
#include <QComboBox>

QWComboBoxDelegate::QWComboBoxDelegate(QObject *parent):QItemDelegate(parent)
{

}

QWidget *QWComboBoxDelegate::createEditor(QWidget *parent,const QStyleOptionViewItem &option, const QModelIndex &index) const
{
QComboBox *editor = new QComboBox(parent);

editor->addItem("已婚");
editor->addItem("未婚");
editor->addItem("单身");

return editor;
}

void QWComboBoxDelegate::setEditorData(QWidget *editor, const QModelIndex &index) const
{
QString str = index.model()->data(index, Qt::EditRole).toString();

QComboBox *comboBox = static_cast<QComboBox*>(editor);
comboBox->setCurrentText(str);
}

void QWComboBoxDelegate::setModelData(QWidget *editor, QAbstractItemModel *model, const QModelIndex &index) const
{
QComboBox *comboBox = static_cast<QComboBox*>(editor);
QString str = comboBox->currentText();
model->setData(index, str, Qt::EditRole);
}

void QWComboBoxDelegate::updateEditorGeometry(QWidget *editor,const QStyleOptionViewItem &option, const QModelIndex &index) const
{
editor->setGeometry(option.rect);
}

将部件导入到mainwindow.cpp主程序中,并将其通过ui->tableView->setItemDelegateForColumn(0,&intSpinDelegate);关联部件到指定的table下标索引上面。

#include "mainwindow.h"
#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow)
{
ui->setupUi(this);

// 初始化模型数据
model = new QStandardItemModel(4,6,this); // 初始化4行,每行六列
selection = new QItemSelectionModel(model); // 关联模型

ui->tableView->setModel(model);
ui->tableView->setSelectionModel(selection);

// 添加表头
QStringList HeaderList;
HeaderList << "序号" << "姓名" << "年龄" << "性别" << "婚否" << "薪资";
model->setHorizontalHeaderLabels(HeaderList);

// 批量添加数据
QStringList DataList[3];
QStandardItem *Item;

DataList[0] << "1001" << "admin" << "24" << "男" << "已婚" << "4235.43";
DataList[1] << "1002" << "guest" << "23" << "男" << "未婚" << "20000.21";
DataList[2] << "1003" << "lucy" << "37" << "女" << "单身" << "8900.23";

int Array_Length = DataList->length(); // 获取每个数组中元素数
int Array_Count = sizeof(DataList) / sizeof(DataList[0]); // 获取数组个数

for(int x=0; x<Array_Count; x++)
{
for(int y=0; y<Array_Length; y++)
{
// std::cout << DataList[x][y].toStdString().data() << std::endl;
Item = new QStandardItem(DataList[x][y]);
model->setItem(x,y,Item);
}
}

// 为各列设置自定义代理组件
// 0,4,5 代表第几列 后面的函数则是使用哪个代理类的意思
ui->tableView->setItemDelegateForColumn(0,&intSpinDelegate);
ui->tableView->setItemDelegateForColumn(4,&comboBoxDelegate);
ui->tableView->setItemDelegateForColumn(5,&floatSpinDelegate);
}

MainWindow::~MainWindow()
{
delete ui;
}

运行后,序号部分与薪资部分将变成一个SpinBox组件,读者可自行调节大小,如下图;

而婚否字段将被重写成一个ComBoBox组件,这有助于让用户直接选择一个状态,如下图;

附件下载

TableViewDelegate.zip
