CISCO 思科路由器配置RIP动态路由

发表于 2018-10-19 更新于 2026-08-25 分类于《网络设备配置技术实践》

前文我们详细讲解了静态路由的配置与落地，虽然静态路由稳定、无协议开销，但完全依赖人工手动配置，面对多路由器、多网段的链式网络拓扑，配置繁琐、维护难度极大、容错率极低。为了解决静态路由的短板，动态路由协议应运而生。本节将重点讲解入门级动态路由协议——RIP路由信息协议，通过四台路由器链式组网实验，手把手完成RIP动态路由配置，实现全网路由自动学习、网段互通。

一、动态路由与RIP协议核心原理

动态路由是基于协议实现的，常见的路由协议有 内部网关协议（IGP）和 边界网关协议（BGP），其中内部网关协议又分为 路由信息协议（RIP）和 开放式最短路径优先协议（OSPF）构成。

内部网关协议（IGP）：用于企业内网、局域网内部路由传递，代表协议为 RIP、OSPF
边界网关协议（BGP）：用于互联网运营商之间的跨网路由传递，多用于公网骨干网络

其中RIP（路由信息协议）是最先被广泛应用的内部网关路由协议，其使用跳数来衡量到达目标地址的距离，跳数是指数据从源地址到达目标地址之间经过的路由器个数。从路由器到直接连接的网络的跳数定义为1，每经过一个路由器则数值会增加1，其允许的最大跳数是15跳，超过跳数的网络将无法到达，因此适用于小型网络环境中。

RIP（路由信息协议）核心运行机制

度量规则（跳数）：RIP 以路由器跳数作为路径优劣的唯一判断标准，直连网段跳数为1，每经过一台路由器跳数+1
最大有效跳数：RIP 最大支持15跳，超过15跳的网段判定为不可达
路由更新机制：默认每30秒向邻居路由器广播完整路由表，自动学习、更新路由条目
协议版本区分：包含 RIPv1（有类路由，不支持子网划分）、RIPv2（无类路由，支持子网、通用性强）、RIPng（适配IPv6网络）

该协议默认会每隔30秒与其他相连的网络广播自己的路由表，收到广播的路由器会将信息与自己路由表进行比较，判断是否将其中的路由条目加入到自己的路由表中，目前RIP共有3中版本RIPv1、RIPv2、RIPng，其中RIPng应用于IPv6网络环境中，RIPv1是有类路由协议，RIPv2则是无类路由协议。

二、实验环境与网络拓扑规划

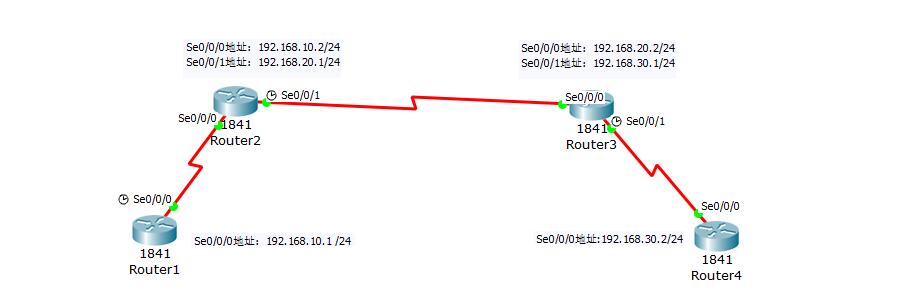

本次实验采用四台1841路由器链式串联拓扑，无交换机、纯串口对接，搭建三段独立网段，通过RIP协议实现四台路由器、三个网段全网自动互通。

实验设备清单

路由器：4台 1841路由器（Router1、Router2、Router3、Router4）
链路类型：Serial串口点对点对接，全程24位子网掩码（255.255.255.0）

全网IP地址规划

本次实验严格遵循固定网段规划，所有设备IP、网关、端口参数统一如下，所有主机与路由器均采用24位子网掩码（255.255.255.0）

设备名称	设备接口	IP地址	默认网关
Router1	Serial0/0/0	192.168.10.1/24	-–
Router2	Serial0/0/0	192.168.10.2/24	-–
Router2	Serial0/0/1	192.168.20.1/24	-–
Router3	Serial0/0/0	192.168.20.2/24	-–
Router3	Serial0/0/1	192.168.30.1/24	-–
Router4	Serial0/0/0	192.168.30.2/24	-–

拓扑链路逻辑：Router1 ↔ Router2（192.168.10.0网段）→ Router2 ↔ Router3（192.168.20.0网段）→ Router3 ↔ Router4（192.168.30.0网段），四段设备、三段网段链式串联。

三、实验配置：主机与路由器配置

启用RIP协议前，需先完成所有路由器串口IP配置与接口激活，保证直连链路正常UP，为后续路由学习提供链路基础。以下为四台路由器完整基础配置。

配置路由器

根据上表的结构配置好路由器的各种参数，主要配置路由器的接口IP地址。

Router>enable
Router#configure terminal

#----在Router1上操作-------------------------
Router1(config)# interface Serial0/0/0
Router1(config-if)# ip address 192.168.10.1 255.255.255.0
Router1(config-if)# no shutdown

#----在Router2上操作-------------------------
Router2(config)# interface Serial0/0/0
Router2(config-if)# ip address 192.168.10.2 255.255.255.0
Router1(config-if)# no shutdown
Router2(config)# interface Serial0/0/1
Router2(config-if)# ip address 192.168.20.1 255.255.255.0
Router1(config-if)# no shutdown

#----在Router3上操作-------------------------
Router3(config)# interface Serial0/0/0
Router3(config-if)# ip address 192.168.20.2 255.255.255.0
Router1(config-if)# no shutdown
Router3(config)# interface Serial0/0/1
Router3(config-if)# ip address 192.168.30.1 255.255.255.0
Router1(config-if)# no shutdown

#----在Router4上操作-------------------------
Router4(config)#interface Serial0/0/0
Router4(config-if)#ip address 192.168.30.2 255.255.255.0
Router1(config-if)# no shutdown

配置并启用RIP路由

在每台路由器上启用并配置好RIP动态路由。

Router>enable
Router#configure terminal
#----在Router1上启用RIP路由协议并配置-------------------
Router1(config)# router rip                   // 启用RIP路由
Router1(config-router)# version 2             // 指定使用RIP版本为RIPv2
Router1(config-router)# network 192.168.10.0  // 声明与Router1直连的网络号
Router1(config-router)# exit

#----在Router2上启用RIP路由协议并配置-------------------
Router2(config)# router rip
Router2(config-router)# version 2
Router2(config-router)# network 192.168.10.0  // 声明与Router2直连的网络号
Router2(config-router)# network 192.168.20.0  // 声明与Router3直连的网络号
Router2(config-router)# exit

#----在Router3上启用RIP路由协议并配置-------------------
Router3(config)# router rip
Router3(config-router)# version 2
Router3(config-router)# network 192.168.20.0  // 声明与Router3直连的网络号
Router3(config-router)# network 192.168.30.0  // 声明与Router4直连的网络号
Router3(config-router)# exit

#----在Router4上启用RIP路由协议并配置-------------------
Router4(config)# router rip
Router4(config-router)# version 2
Router4(config-router)# network 192.168.30.0  // 声明与Router4直连的网络号
Router4(config-router)# exit

检查配置信息

配置完成后，在Router1上执行show ip route 命令查看RIP配置结果。

Router1#show ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.10.0/24 is directly connected, Serial0/0/0
R    192.168.20.0/24 [120/1] via 192.168.10.2, 00:00:01, Serial0/0/0   // R表示当前是RIP路由
R    192.168.30.0/24 [120/2] via 192.168.10.2, 00:00:01, Serial0/0/0   // 路由条目是RIP自动生成的

测试验证

在Router1路由器上Ping路由器Router4是可以通信的，说明配置成功了。

Router1#ping 192.168.30.2

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.30.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 3/15/27 ms
