在中小型企业网络、局域网跨网段组网场景中，静态路由是最基础、最常用的路由转发配置方式，也是网络工程师入门必掌握的核心技能。很多新手在双路由器、多网段组网时，经常遇到同网段互通、跨网段无法通信的问题，核心症结就是缺失路由转发条目。本文将从零开始，结合 Cisco Packet 真实实验环境，完整讲解静态路由的原理、适用场景、设备拓扑规划、基础配置、路由部署、故障校验及全网互通测试，全程实操落地、步骤详细易懂，帮助大家彻底掌握双向静态路由的配置逻辑与实战技巧。

在中小型企业网络、局域网跨网段组网场景中，静态路由是最基础、最常用的路由转发配置方式，也是网络工程师入门必掌握的核心技能。很多新手在双路由器、多网段组网时，经常遇到同网段互通、跨网段无法通信的问题，核心症结就是缺失路由转发条目。本文将从零开始，结合 Cisco Packet 真实实验环境，完整讲解静态路由的原理、适用场景、设备拓扑规划、基础配置、路由部署、故障校验及全网互通测试，全程实操落地、步骤详细易懂，帮助大家彻底掌握双向静态路由的配置逻辑与实战技巧。

一、静态路由核心原理与适用场景

静态路由是由网络管理员手动逐条配置的路由条目，路由器不会自动生成、学习路由信息。配置时需要精准指定目标网络IP、子网掩码、下一跳地址或出接口，是网络路由中最基础的配置方式。

相较于动态路由，静态路由无需路由协议运算、占用设备资源少、路由路径固定、保密性强，但缺点也十分明显：完全依赖人工配置，要求管理员熟悉全网拓扑，网络规模扩大后维护成本极高、容错性差。因此静态路由仅适用于特定网络场景。

静态路由适用场景

  • 拓扑简单的小型网络：网络设备少、网段固定，如单路由器组网、双路由器对接场景，配置简单且稳定。
  • 高保密、可控性要求高的网络：管理员可手动管控所有路由条目和数据转发链路，避免动态路由协议自动学习带来的链路风险。
  • 路由设备资源受限场景：老旧或低配路由器无法运行OSPF、RIP等动态路由协议，只能通过手动配置静态路由更新路由表。
  • 单出口外网接入网络：网络仅通过唯一ISP接入互联网，出口链路固定，可通过静态路由指定唯一上网出口。

二、实验环境与网络拓扑规划

本次实验基于Cisco Packet Tracer模拟器搭建，通过两台1841路由器、两台2950交换机、四台终端主机，搭建双网段跨路由器互通拓扑，手把手完成静态路由配置，实现192.168.1.0和192.168.2.0两个内网网段全网互通。

实验设备清单

路由器：2台 1841路由器（Router0、Router1）
交换机：2台 2950-24交换机（Switch0、Switch1）
终端主机：4台 PC主机（PC0、PC1、PC3、PC4）

全网IP地址规划

本次实验严格遵循固定网段规划，所有设备IP、网关、端口参数统一如下，所有主机与路由器均采用24位子网掩码（255.255.255.0）

设备名称 设备接口 IP地址/子网掩码 默认网关
PC0 无 192.168.1.2/24 192.168.1.1
PC1 无 192.168.1.3/24 192.168.1.1
PC3 无 192.168.2.2/24 192.168.2.1
PC4 无 192.168.2.3/24 192.168.2.1
Router0 Fa0/0（内网口） 192.168.1.1/24 无
Router0 Serial0/0/0（外网口） 10.10.10.10/24 无
Router1 Fa0/0（内网口） 192.168.2.1/24 无
Router1 Serial0/0/0（外网口） 10.10.10.20/24 无

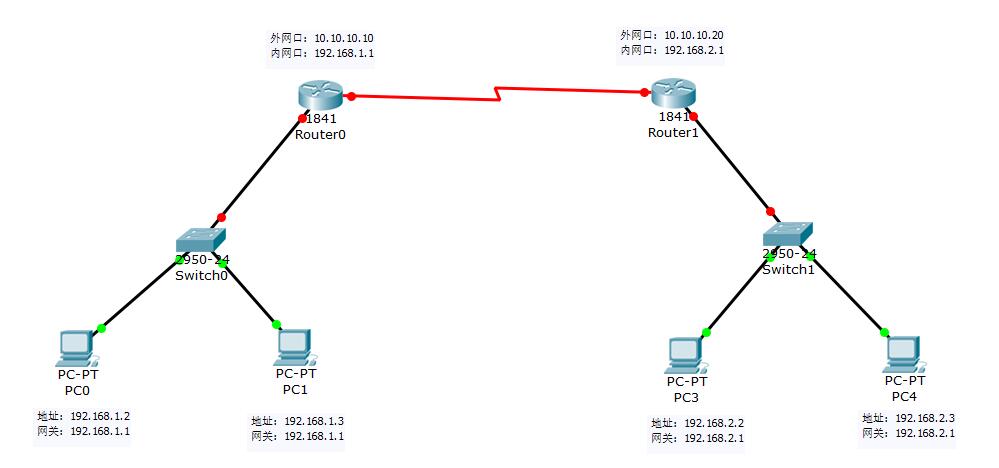

拓扑连接逻辑：PC0、PC1通过Switch0接入Router0内网网段；PC3、PC4通过Switch1接入Router1内网网段；两台路由器通过Serial串口外网口对接，实现跨网段链路基础连通。

三、实验配置：主机与路由器配置

在配置静态路由前，必须先完成终端主机IP网关配置和路由器内外网端口IP激活配置，保证同网段设备正常通信，否则后续路由配置无法生效。

配置路由器

分别给路由器配置好地址参数，在这里fa0/0端口是内网IP地址，serial0/0/0端口则是外网IP地址，配置是应注意次序，如果配反了则看不到效果。

#-----------------------------------
# 在Router0上操作
#-----------------------------------
Router0> enable
Router0# configure terminal

Router0(config)# interface fa0/0                          // 配置内网地址
Router0(config-if)# ip address 192.168.1.1 255.255.255.0
Router0(config-if)# no shutdown

Router0(config)# interface serial0/0/0                    // 配置外网地址
Router0(config-if)# clock rate 64000
Router0(config-if)# ip address 10.10.10.10 255.255.255.0
Router0(config-if)# no shutdown

#-----------------------------------
# 在Router1上操作
#-----------------------------------
Router0> enable
Router0# configure terminal

Router1(config)# interface fa0/0                          // 配置内网地址
Router1(config-if)# ip address 192.168.2.1 255.255.255.0
Router1(config-if)# no shutdown

Router1(config)# interface serial0/0/0                    // 配置外网地址
Router1(config-if)# clock rate 64000
Router1(config-if)# ip address 10.10.10.20 255.255.255.0
Router1(config-if)# no shutdown

检测路由配置

当配置好上面的步骤以后，此时PC0与PC1主机是可通信的，Route0与Route1也可通信，但PC0无法与PC3通信，原因是路由器没有配置静态路由的关系，这一步我们只需要确保同一个网段内能通信即可。

#-----------------------------------
# 在PC0上操作
#-----------------------------------
PC0> ping 192.168.1.1
PC0> ping 192.168.1.2
PC0> ping 192.168.1.3
Pinging 192.168.1.3 with 32 bytes of data:
Reply from 192.168.1.3: bytes=32 time=0ms TTL=128

#-----------------------------------
# 在Route0上操作
#-----------------------------------
Router0#ping 10.10.10.20

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.20, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/7/12 ms

配置静态路由

接下来需要在两台路由器上分别配置路由条目，使用ip route命令配置，如果想要删除路由可使用no ip route命令即可删除指定路由条目。

#-----------------------------------
# 在Router0上操作
#-----------------------------------
Router0> enable
Router0# configure terminal

                           [目的网络]    [目的掩码]         [下一跳地址]
Router0(config)# ip route 192.168.2.0  255.255.255.0      10.10.10.20

#-----------------------------------
# 在Router1上操作
#-----------------------------------
Router1> enable
Router1# configure terminal
Router1(config)# ip route 192.168.1.0 255.255.255.0 10.10.10.10        // 指定返回时的路由

#-----------------------------------
# 检查配置参数情况
#-----------------------------------
Router0# show ip interface brief          // 显示端口ip
Router0# show ip route                    // 检查路由参数
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default, U - per-user static route, o - ODR
       P - periodic downloaded static route

Gateway of last resort is not set
     10.0.0.0/24 is subnetted, 1 subnets
C    10.10.10.0 is directly connected, Serial0/0/0
C    192.168.1.0/24 is directly connected,FastEthernet0/0
S    192.168.2.0/24 [1/0] via 10.10.10.20

测试验证

当配置路由条目后，在PC0主机上Ping检测PC3的连通性，会发现原来无法连通的两个网段，现在可以正常通信，也就说明路由配置生效。

PC0> ping 192.168.2.2
Pinging 192.168.2.2 with 32 bytes of data:
Reply from 192.168.2.2: bytes=32 time=12ms TTL=126
Ping statistics for 192.168.2.2:
    Packets: Sent = 1, Received = 1, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 12ms, Maximum = 12ms, Average = 12ms

本次实验通过手动配置双向静态路由，成功实现了双路由器、双内网网段的全网互通，完整还原了静态路由的配置逻辑和转发原理。
